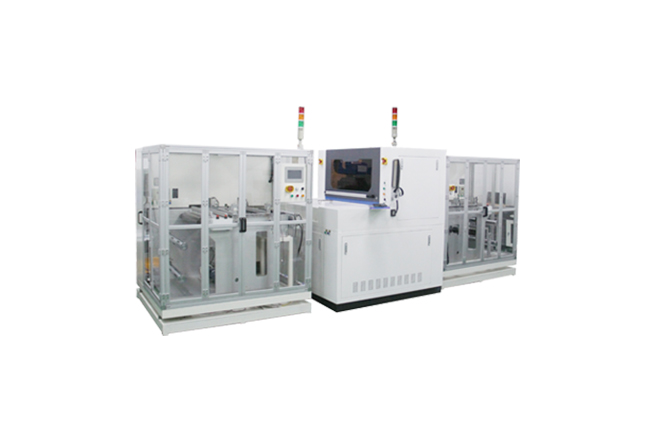

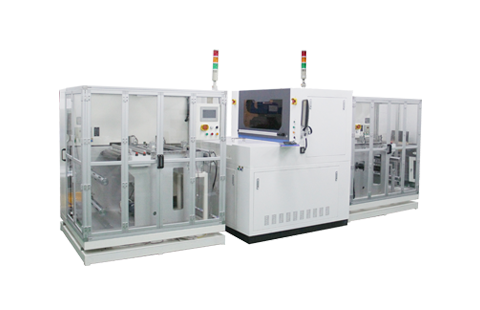

雷射精密鑽孔設備
產品編號：3axle-LS
PCB精密鑽孔
加工對象為PCB精密鑽孔應用，可用於雙面覆銅板的盲孔、通孔作業。設備各部件高效集成，實現高效、準確作業，同時可搭配卷對卷機構，可實現卷料加工。
加工對象為PCB精密鑽孔應用，可用於雙面覆銅板的盲孔、通孔作業。設備各部件高效集成，實現高效、準確作業，同時可搭配卷對卷機構，可實現卷料加工。
雷射精密鑽孔設備
加工對象為PCB精密鑽孔應用，可用於雙面覆銅板的盲孔、通孔作業。
設備各部件高效集成，實現高效、準確作業，同時可搭配卷對卷機構，可實現卷料加工。
-
設備優勢
◆ 設備配置振鏡平台連動系統，可以做到振鏡加工的同時，平台同步運動，提高加工效率速度快，切割精度高，有效提升產能
◆ 同時具備自動辨識、自動抓靶功能
◆ 有效控制加工熱效應，較好的改善產品崩邊與熱效應
◆ 成熟的製程加工系統，能精確計算、分割圖形，實現加工參數與加工圖形的製程搭配
-
適用材質/領域

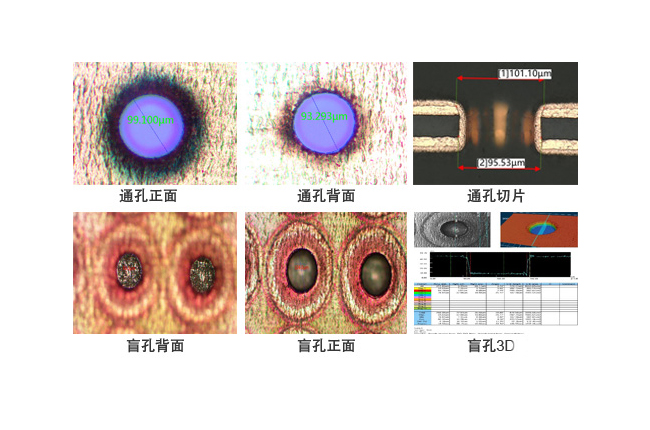

雙面覆銅板的盲孔、通孔作業
| 設備型號 | 3axle-LS |
|---|---|
| 平台尺寸 | 650*550 mm (可客製) |
| 材料厚度 | 20 μm – 254 μm |
| 位置精度 | Cpk ≥ 1.67 (@ ± 20 μm) |
| 最小鑽孔孔徑 | 50 μm |
| 平台最大速度 | 1000 mm/s |
| 真圓度 | ≥ 90% |
| 孔徑公差 | ± 5 μm |
| 錐度 | Taper ≥ 90% |
| Etch back | ≤ 5 μm |
※規格僅供參考，請依實際報價規格為主。
